Оснащение лекционной аудитории им. Дмитрия Жимерина в НИУ «МЭИ»

Компания «Ростком» разработала и реализовала проект модернизации лекционной аудитории Г-400 в Национальном исследовательском университете «МЭИ».

В соответствии с требованием Заказчика необходимо было подобрать современные системы отображения информации, звуковое оборудование, системы видеоконференцсвязи и устройства управления этим оборудованием. Специалистами «Росткома» подготовлено комплексное решение по оснащению лекционной аудитории и выполнена поставка необходимых технических средств. Также произведены монтажные и пуско-наладочные работы, тестирование для корректной работы всех систем.

Открытая в мае текущего года обновленная аудитория названа именем Дмитрия Георгиевича Жимерина – выпускника и преподавателя Московского энергетического института, а также министра электростанций СССР (в период с 1942 по 1953 год).

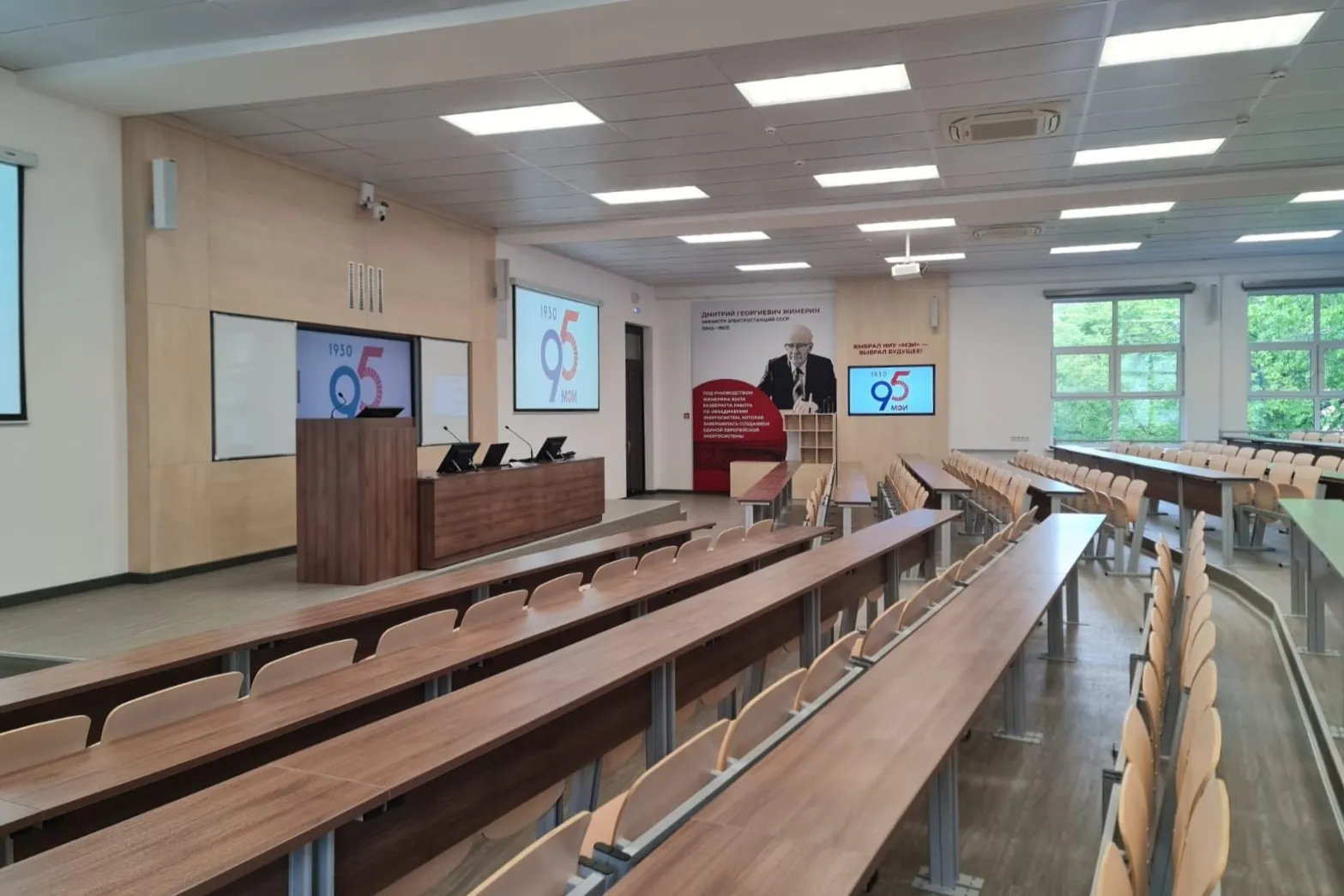

В аудитории-амфитеатре рабочие места расположены ступенчато, возвышаясь друг над другом. Задача: требовалось разработать решение по оснащению большого пространства презентационным оборудованием, чтобы обеспечить четкую слышимость и видимость преподавателя для всех участников занятий, включая тех, кто находится на последних рядах.

Какое решение мы предложили

Благодаря современным средствам отображения информации – интерактивным панелям, ЖК-дисплеям и мониторам с высоким разрешением – преподаватели получили возможность представлять разнообразные визуальные и интерактивные материалы во время занятий.

В лекционной аудитории установлены дополнительные мониторы, ЖК-панели и проекционные экраны, на которые можно выводить информацию с интерактивной панели или сопутствующие материалы.

На трибуне, расположенной в зоне президиума, размещен 21,5-дюймовый монитор с комплектом беспроводных клавиатуры и мыши. Аналогичные мониторы установлены на столах, находящихся рядом с трибуной. Для многозадачной работы выбран компактный, но производительный мини-компьютер с восьмиядерным процессором Intel Core i5, базовой тактовой частотой 2 ГГц (с возможностью разгона до 4,4 ГГц в режиме Turbo).

Рядом с рельсовой системой на стене закреплены два моторизованных экрана размером 300 х 233 см (диагональ 135”). Полотна с матовой белой поверхностью Matte White FiberGlass выполнены из четырех слоев: черного ПВХ, основы из стекловолокна, белого ПВХ и отражающей поверхности. Слой из стекловолокна обеспечивает ровную поверхность и защищает полотно от деформаций при температурных колебаниях. Равномерное отражение света с поверхности предотвращает появление горячих пятен и изменение цвета полотна со временем.

Для создания проекций высокого качества подобраны лазерные инсталляционные проекторы без съемной оптики. Устройства используют технологию 3LCD, обеспечивают мощный световой поток 7300 лм, контрастность 5 000 000:1 и высокую точность цветопередачи. Источник света рассчитан на 25 000 часов работы. Для монтажа двух проекторов потребовались потолочные кронштейны, штанги с кабельным каналом и крепежные элементы.

Два 65-дюймовых ЖК-дисплея, расположенные по обеим сторонам аудитории, позволяют дублировать изображение с интерактивной панели (без использования внешних устройств или кабелей) для комфорта слушателей, которые сидят по бокам. Управление дисплеями осуществляется через локальную сеть или прямое последовательное соединение RS232. Для их монтажа потребовались настенные кронштейны.

Для проведения открытых и дистанционных научных семинаров подбирались профессиональные PTZ-камеры. Выбранная модель PTZ-камеры с функцией интеллектуального отслеживания (AI Tracking) автоматически следит за говорящим спикером. А благодаря 30-кратному оптическому увеличению устройство способно фиксировать мельчайшие детали. Высокочувствительный сенсор Panasonic CMOS обеспечивает четкое изображение даже в условиях низкой освещенности – от 0,5 люкс.

Две PTZ-камеры были закреплены под потолком с помощью настенных кронштейнов: одна над рельсовой системой для съемки слушателей, а другая – на противоположной стене для записи выступающих. Управление осуществляется с помощью специального пульта, оснащенного LCD-дисплеем и джойстиком, его мы разместили на столе в зоне президиума.

Некоторые мероприятия, такие как конференции, предполагают взаимодействие большого числа участников. Чтобы обеспечить хорошую слышимость каждого выступающего, мы подобрали конденсаторные конференц-микрофоны. Благодаря низкому уровню собственного шума микрофоны подходят для профессиональной звукозаписи. Дополнительное подключение внешней аудиокарты к компьютеру улучшит качество записи голоса.

Чтобы спикер мог свободно перемещаться в ходе выступления, выбраны две беспроводные микрофонные радиосистемы с радиусом действия до 100 м.

Установка восьми звуковых колонн по периметру помещения обеспечит равномерное распределение звука по всей площади и высокую разборчивость речи спикеров. Для увеличения мощности аудиосигнала и достижения оптимальной громкости звучания пассивных колонок нам понадобились два двухканальных усилителя.

Благодаря цифровому микшерному пульту можно объединять аудиосигналы от различных источников, например, микрофонов, и отправлять обработанный звук на внешнее оборудование, такое как акустические колонки или усилители. Выбранная модель цифрового микшера представляет собой компактный моноблок с 12-ю каналами обработки звука. Управление пультом осуществляется при помощи приложений для Android или ПК.

В результате было подготовлено комплексное решение по оснащению лекционной аудитории Г-400 В Московском энергетическом институте: поставлены системы отображения информации, звуковое и видеооборудование, организованы системы видеоконференцсвязи. Также проведены все необходимые монтажные и пуско-наладочные работы.

Специалисты компании «Ростком» помогут подобрать оборудование для образовательных учреждений и предоставят комплексное техническое и методическое сопровождение от этапа предварительной консультации до настройки оборудования.

За консультацией обращайтесь по телефонам: +7 (8212) 32-25-25, +7 (800) 301-12-65 (звонки бесплатные по всей России) или оставьте заявку на нашем сайте.
