Пример комплексного оснащения кабинета технологии для мальчиков (Академия юных талантов, г. Сыктывкар)

Мы помогли Региональному центру выявления и поддержки одаренных детей в области искусства, спорта и науки в Республике Коми «Академия юных талантов» с подбором оборудования и мебели для кабинетов физики, химии, биологии и экологии, технологии, информатики, а еще для художественной студии, класса фотокружка и других аудиторий.


В этой статье подробнее расскажем о кабинете технологии для мальчиков. По задаче заказчика специалисты компании разработали оптимальное планировочное решение в отношении будущей лаборатории промдизайна и прототипирования, подобрали и своевременно поставили специализированное оборудование. Лаборатория теперь выглядит как полноценная мастерская, в ней изучается столярное и слесарное дело, 3D-технологии (моделирование, создание прототипов, 3D-печать). Для этого в кабинете потребовалось разместить фрезерные и токарные станки, слесарные, столярные и электрические приборы и инструменты, лазерный резчик, 3D-принтеры и различное измерительное оборудование.

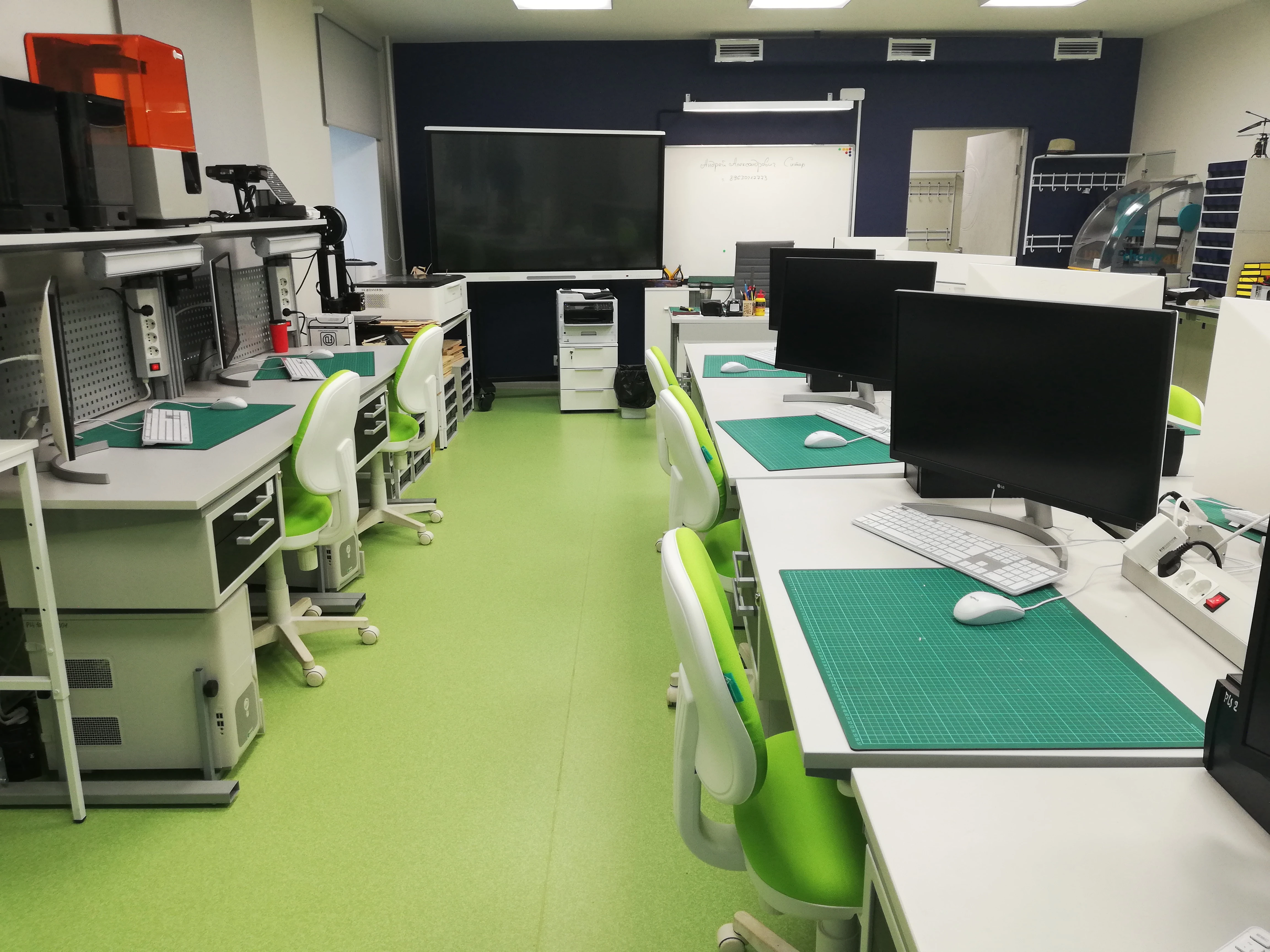

Нам удалось эффективно использовать пространство лаборатории и прилегающей к ней лаборантской, чтобы с соблюдением санитарно-гигиенических норм организовать следующие зоны: рабочее место преподавателя, зону групповой работы учащихся, рассчитанную на комфортное размещение 12-ти человек, а главное – оборудовать зону для проведения практических занятий.

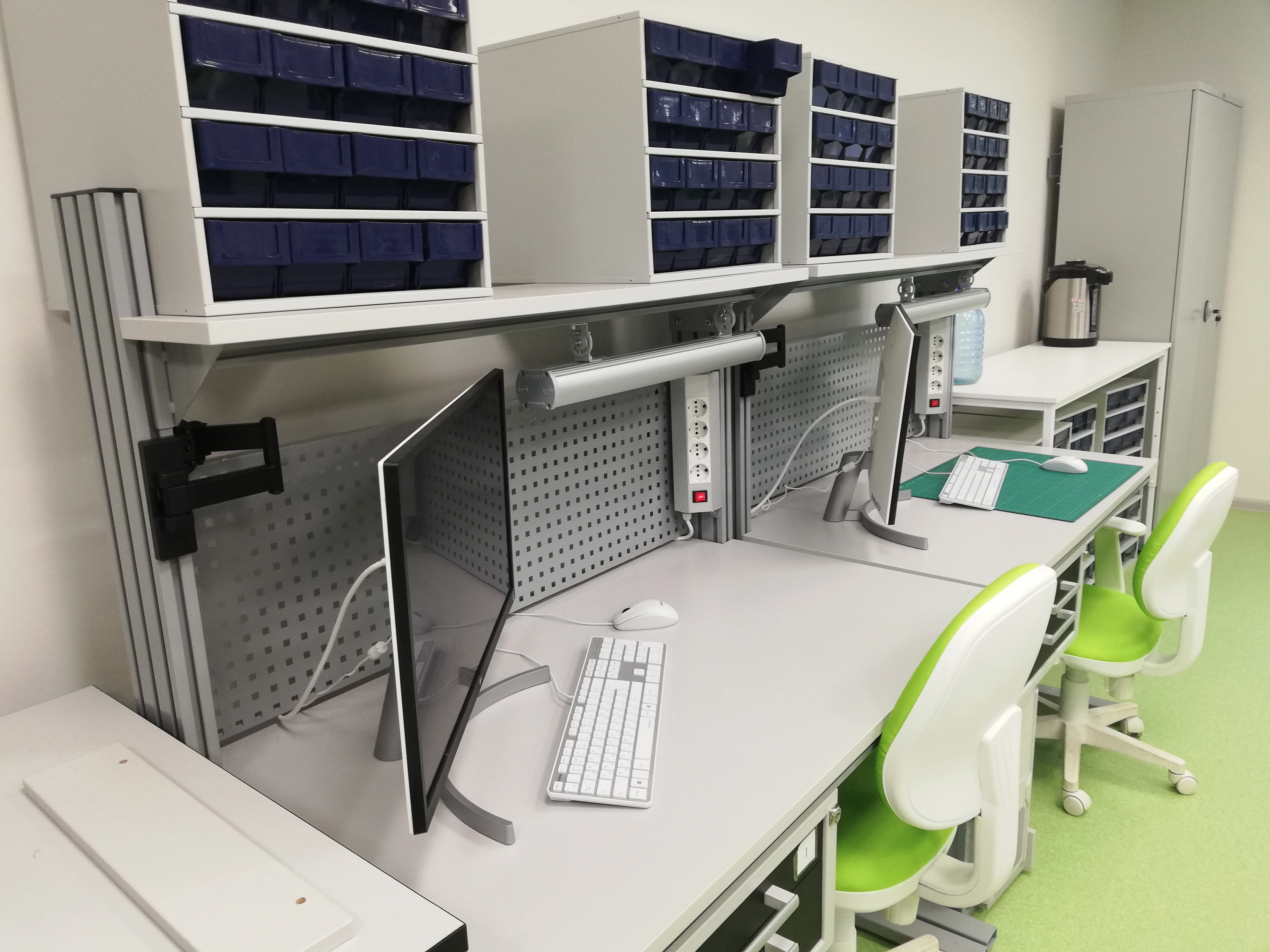

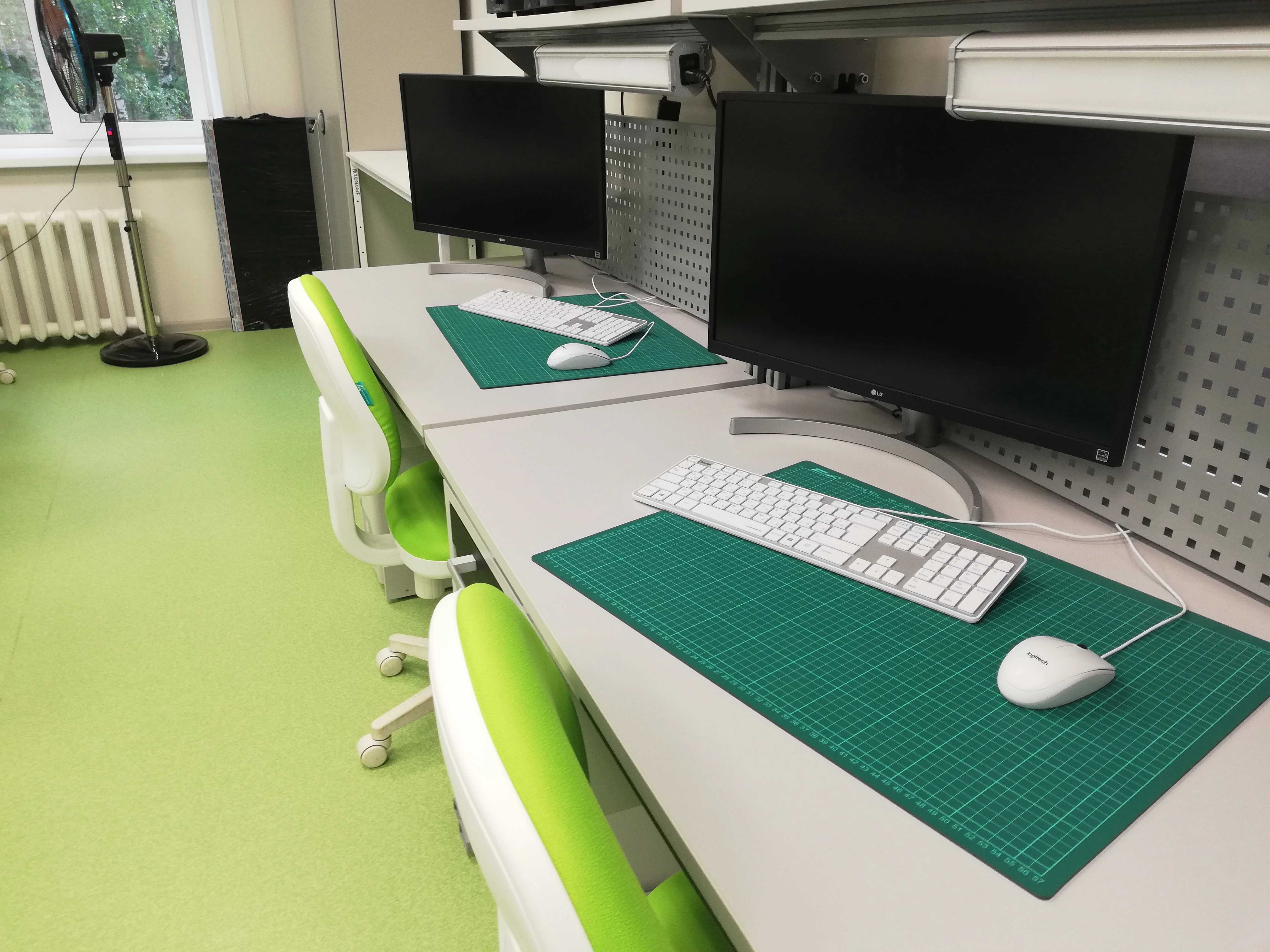

Для рабочих мест учащихся были выбраны столы с подвесными тумбами для хранения инструмента и принадлежностей и стулья. Столы оборудованы электропанелями с розетками, автоматами безопасности и устройством защитного отключения. Четыре рабочих места по периметру помещения дополнены надстройками. В кабинет также понадобились лабораторные столы для размещения приборов, а еще шкафы для хранения ручного инструмента, расходных и вспомогательных материалов.





Оборудование для резки и гравировки


Фрезерные и токарные станки – это сложное высокотехнологичное оборудование, используемое в учебных заведениях для теоретического и практического изучения основ инженерного дела. Применение такого оборудования позволяет приблизить образовательный процесс к реальным производственным условиям, погрузить учащихся в нюансы технологических процессов, развивать навыки технического творчества. Учебные станки просты и безопасны в использовании, работают от бытовой сети 220 В, имеют небольшие размеры и вес.


Работа на фрезерных и токарных станках позволяет:


  1. Изучить на практике действие законов математики, физики, механики и раскрыть прикладной характер этих дисциплин;
  2. Познакомиться с устройством станков и исследовать область их промышленного применения;
  3. Научиться писать управляющие программы для токарной и фрезерной обработки;
  4. Обучиться практическим приемам управления станками.

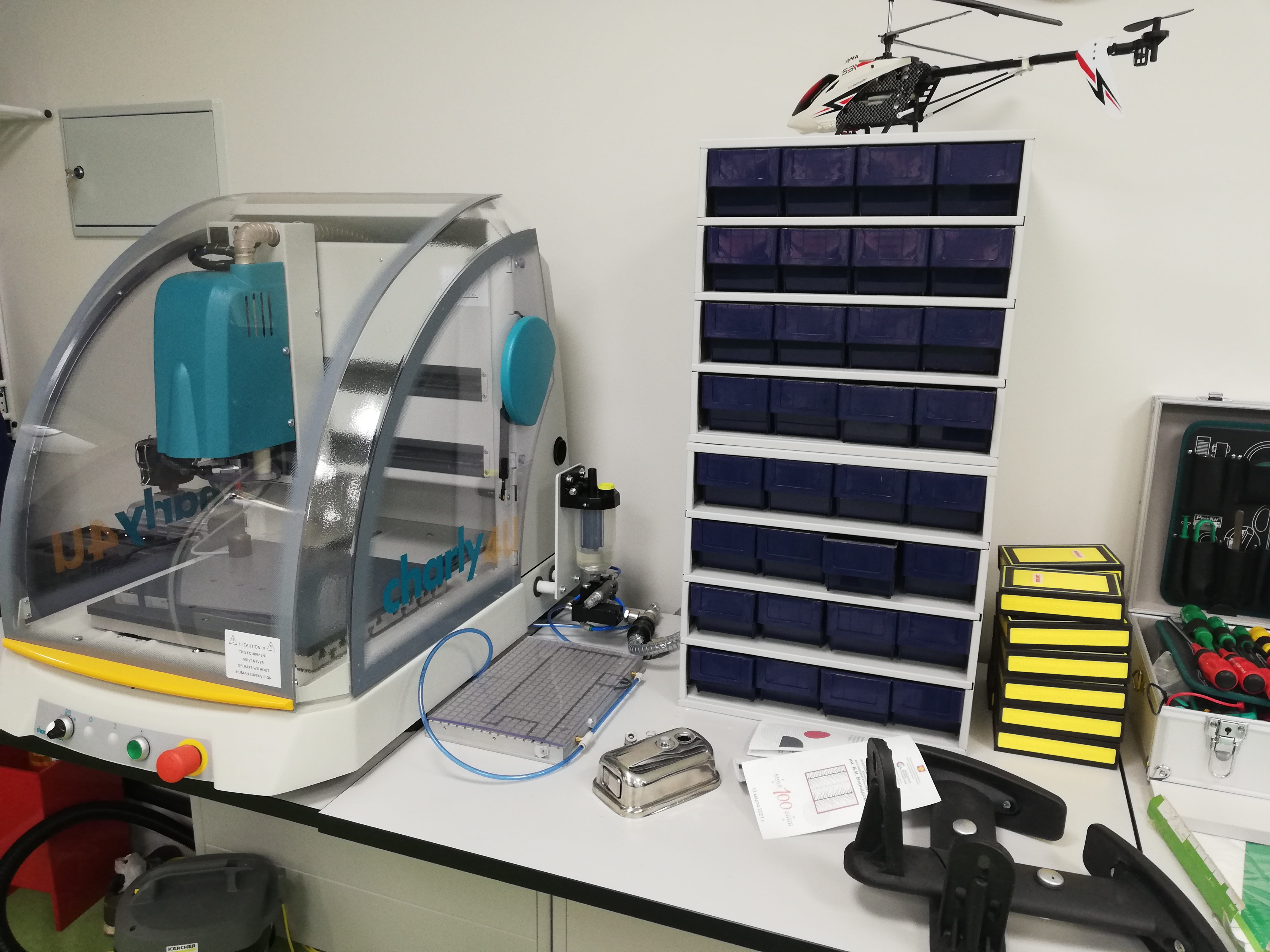

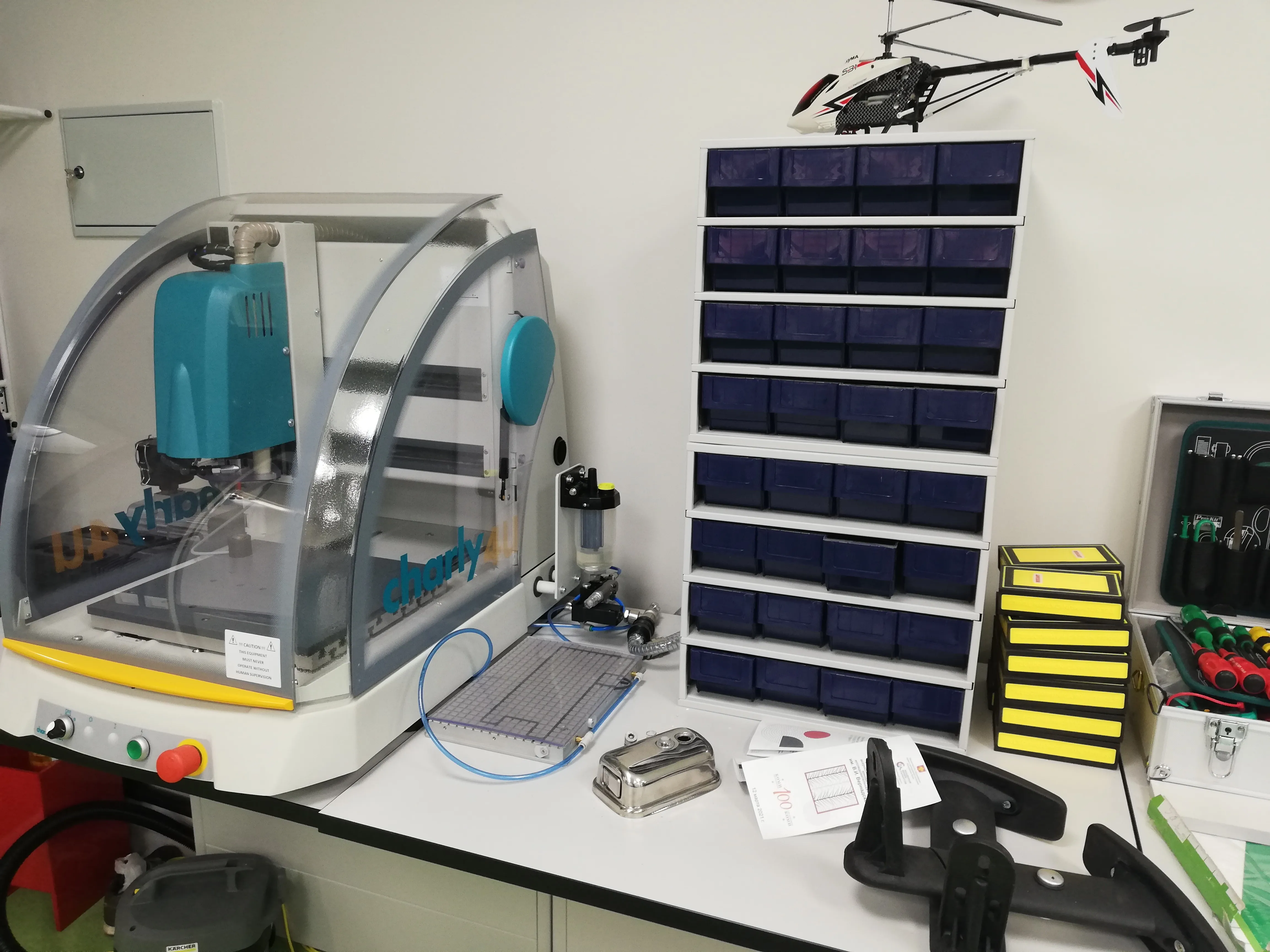

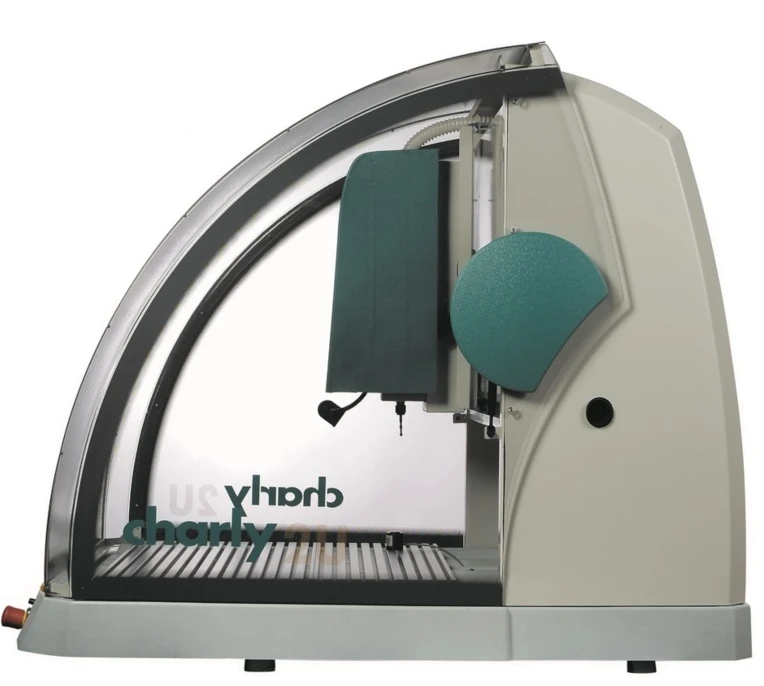

Фрезерно-гравировальный станок Charly 4U


Компактные настольные станки Charly 4U с рабочей поверхностью формата А4 обладают высокой производительностью, безопасны в использовании и подходят для учебных классов. Модель Charly 4U 1,1 kW предназначена для работы с цветными металлами, Charly 4U 800W – с мягкими материалами. Устройства оснащены защитным кожухом, полностью закрывающим рабочую зону, а также электромагнитным замком блокировки доступа в камеру обработки во время работы. Рабочее поле имеет обзор на 180 градусов и позволяет наблюдать за процессом обработки. Модульный стол размером 300х200 мм и растром 12,5 мм обеспечивает надежное крепление материала при помощи пневматических тисков, крепление же нестандартных деталей осуществляют алюминиевые сменные губки. Система аспирации предотвращает проникновение в помещение стружки и пыли. Аварийная кнопка экстренной остановки при необходимости прекращает работу станка, препятствуя возникновению повреждений как самих деталей, так и инструментов.

  • Обзор рабочего поля (области обработки) 180˚
  • Функция прогрева шпинделя
  • Функция возобновления работы с места неожиданного прерывания
  • Функция визуализации, с помощью которой можно симулировать процесс работы до ее начала
  • Корректировка режима резания в реальном времени: изменения линейной скорости перемещения и скорости вращения шпинделя

Образцы изделий, выполненных на фрезерно-гравировальном станке Charly 4U

Образец изделия, выполненного на фрезерно-гравировальном станке Charly 4U

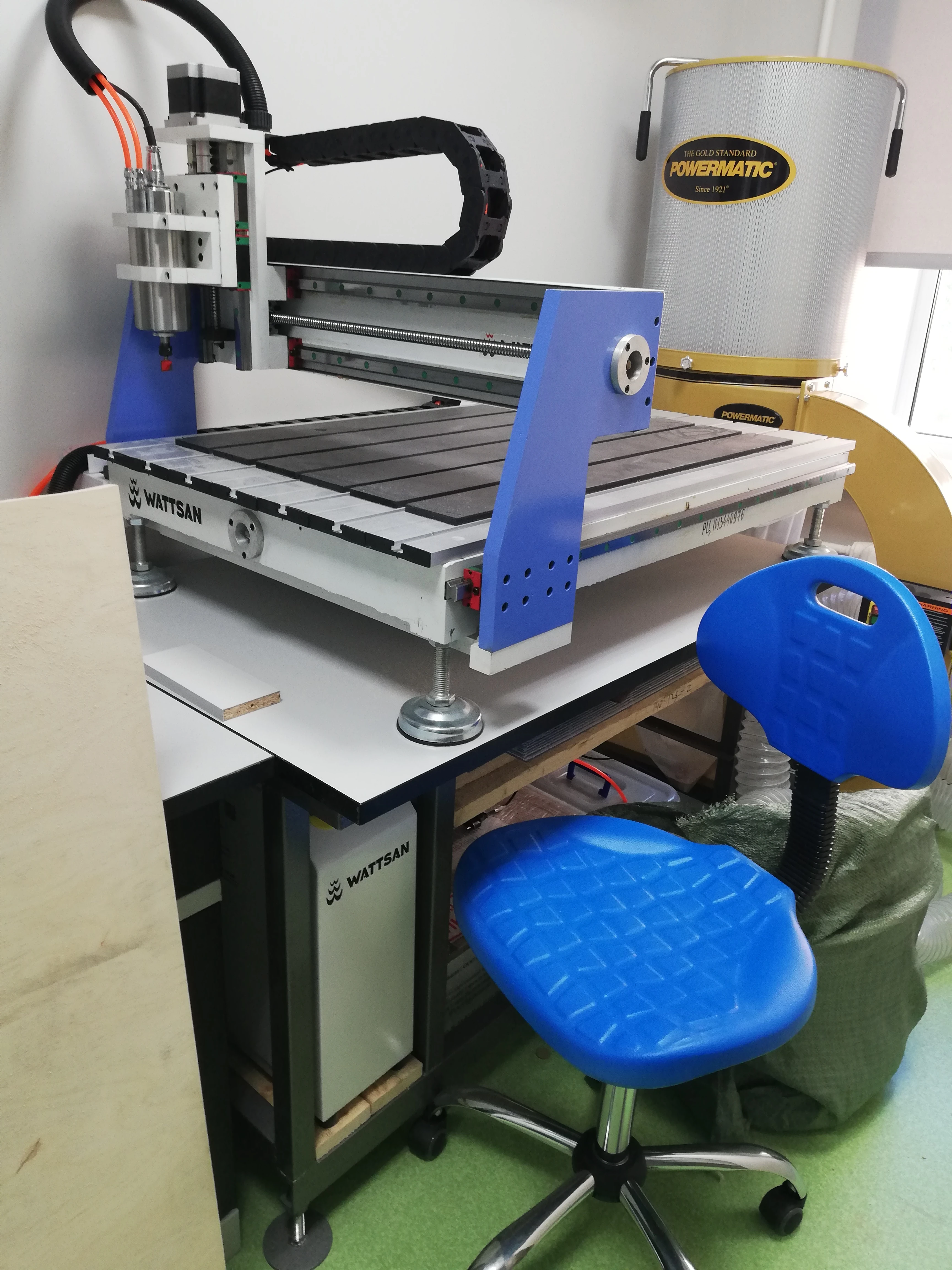

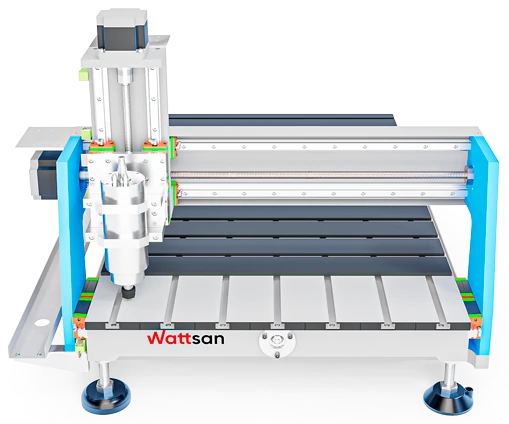

Фрезерный станок с ЧПУ Wattsan 0609 Mini


Настольный фрезерно-гравировальный станок справляется с резкой и гравировкой дерева, акрила, оргстекла, ДСП, алюминия. Он используется в деревообработке для создания 3D-рельефа, а также при изготовлении мебели. Рабочее поле 600×900 мм предназначено для изготовления изделий маленьких и средних размеров, имеет специальное реечное покрытие T-slot. Качественную резку обеспечивает шпиндель с цанговым патроном ER-11 и мощностью 1.5 кВт, скорость вращения может достигать 24000 оборотов в минуту. Встроена воздушная система охлаждения, защищающая устройство от перегревания. За работу станка отвечает шаговый двигатель, управление происходит через систему Nc studio. Работа осуществляется в программах Type3 и ArtCAM. Цельный и литой корпус станка гарантирует безопасность, устойчивость и долгий срок эксплуатации. Установка отличается малогабаритностью и простотой транспортировки.

  • За перемещение станка по осям Y, X и Z отвечает двухфазный шаговый двигатель
  • Цельнолитая станина обеспечивает нужный уровень жесткости и виброустойчивости, а чугунная рама – надежность и высокую точность обработки
  • В базовой комплектации станок оборудован системой управления NC Studio, обладающей интуитивно понятным графическим интерфейсом и продуманной системой расчета траекторий

Образцы изделий, выполненных на фрезерном станке Wattsan 0609 Mini

Образец изделия, выполненного на фрезерном станке Wattsan 0609 Mini

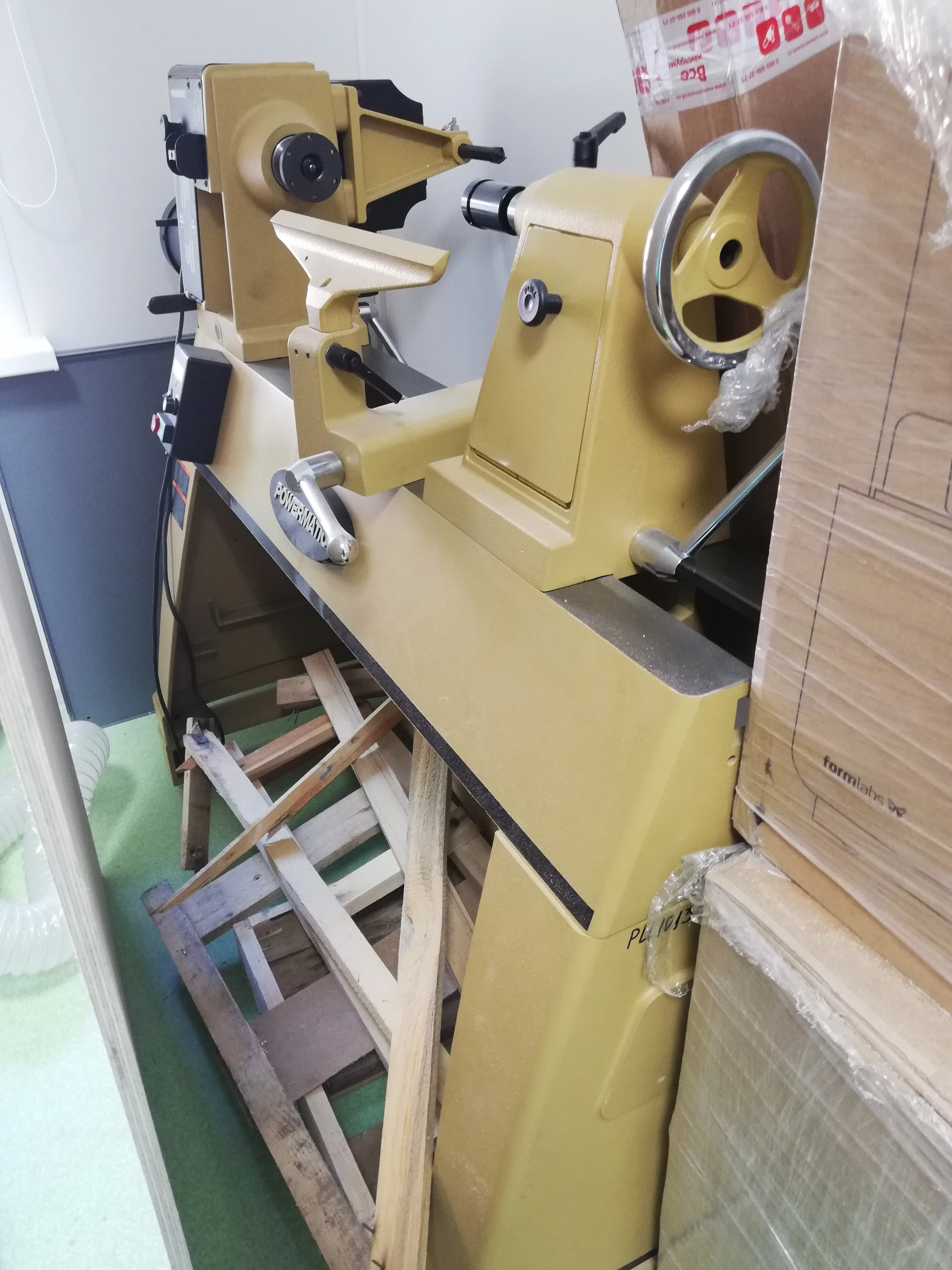

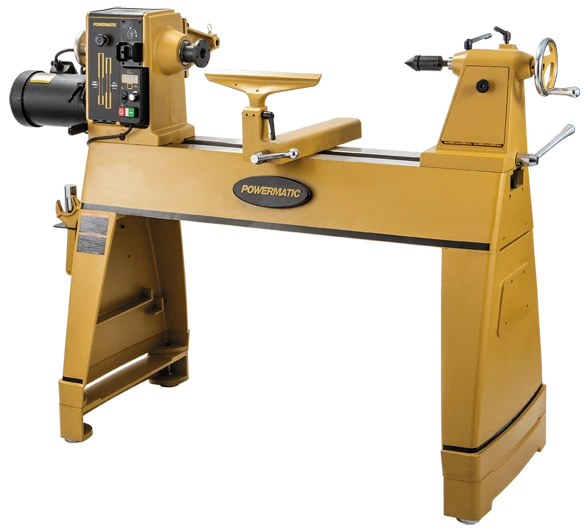

Токарный станок Powermatic 3520C


Токарный станок профессионального класса предназначен для работы со средними и большими деревянными заготовками, сравнительно компактен и может устанавливаться в небольших по площади мастерских, в том числе учебных классах. Станок оснащен встроенным частотным преобразователем и трехфазным асинхронным двигателем. Особенностью модели является возможность поворачивать переднюю бабку на 180 градусов, а также двигать ее вдоль станины, что позволяет работать «над полом» с деталями, диаметр которых больше, чем просвет до станины. Частота вращения шпинделя легко настраивается поворотом специальной рукоятки, а дисплей позволяет визуально контролировать скоростной режим модели. Для увеличения крутящего момента при обтачивании деталей большого диаметра можно переустановить ремень на шкивах. Натяжение и ослабление приводного ремня производится рычагом с быстрой фиксацией. Массивные чугунные опоры повышают устойчивость и снижают вибрации. На корпусе устройства располагается отсек для хранения инструмента и принадлежностей.

  • Передняя бабка подвижная и поворотная на 180 градусов, что позволяет обрабатывать заготовки диаметр которых больше, чем просвет до станины
  • Для простой и быстрой регулировки скорости вращения шпинделя предусмотрен встроенный частотный преобразователь, значение вращения отображается на цифровом индикаторе
  • Оснащен кронштейном и центрами для закрепления оригинала при копировании, отсеком для хранения принадлежностей внутри задней бабки
  • Массивная чугунная станина и опорные ноги повышают устойчивость и снижают вибрации
  • Выносной пульт управления с магнитной фиксацией

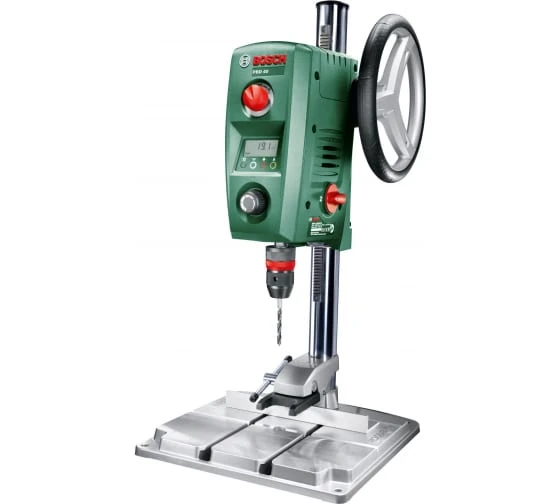

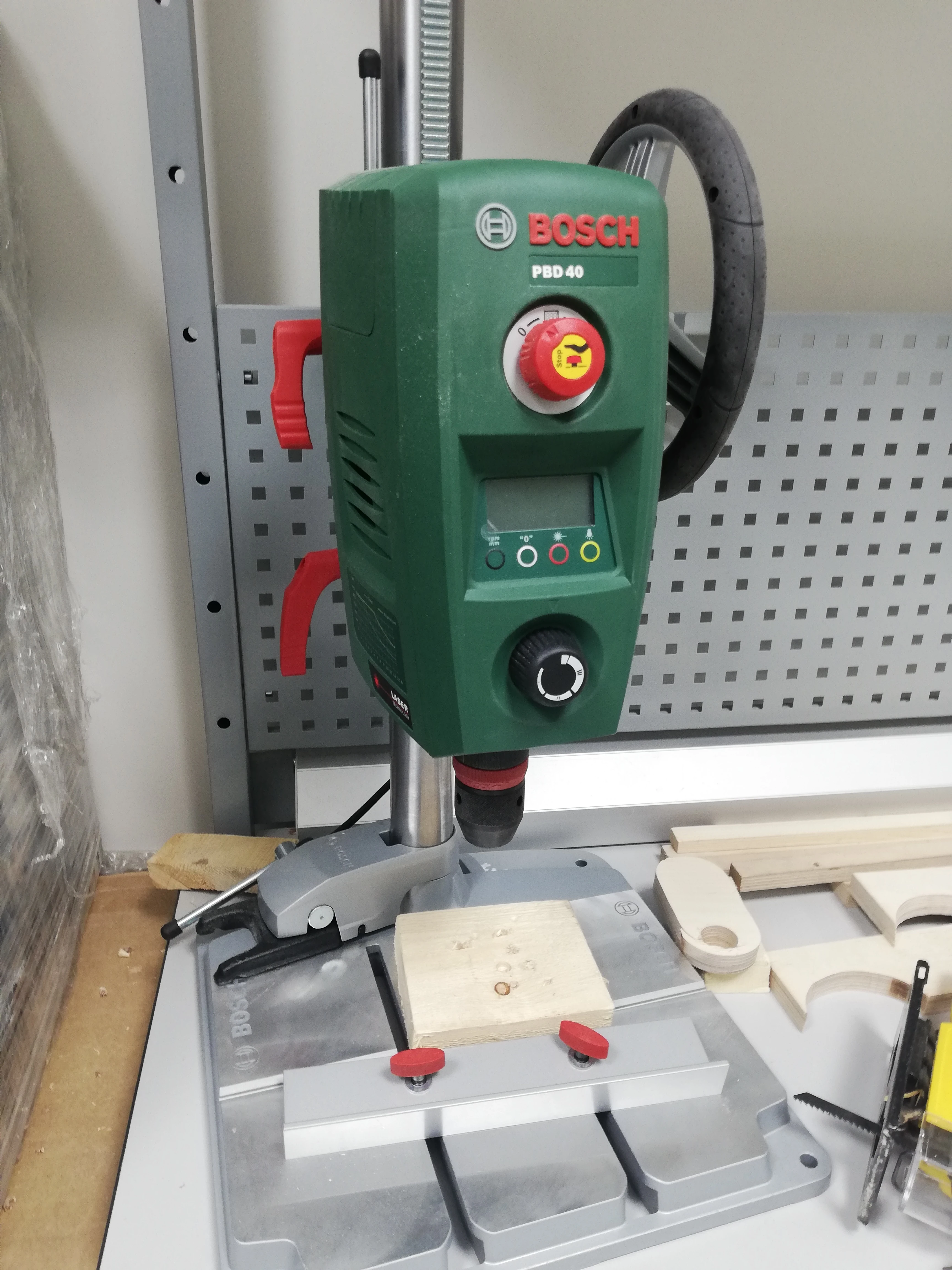

Сверлильный станок Bosch PBD 40


Настольный сверлильный станок подходит для аккуратного и точечного сверления деревянных и металлических изделий. Устройство оснащено двухскоростным редуктором, обеспечивающим высокую мощность на первой ступени (200-850 об/мин) и высокую скорость на второй ступени (600-2500 об/мин) для оптимальной адаптации к материалу. Станок оснащен быстрозажимным устройством для фиксации материалов, в том числе круглых, прецизионный быстрозажимной патрон автоматически подтягивает сверло для повышения удобства. Лазерный прицел в виде перекрестия позволяет видеть точное место сверления, а цифровой индикатор – считывать данные глубины сверления.

  • Оптимальный контроль при сверлении:на цифровом дисплее отображается информация о текущей скорости или глубине сверления
  • Точное сверление: быстрозажимное устройство обеспечивает надежное удержание заготовок круглой формы, а также предметов неправильной формы
  • Постоянная мощность и скорость: электронная система стабилизации Bosch Constant Electronic автоматически регулирует мощность инструмента, адаптируя ее к нагрузкам с сохранением скорости

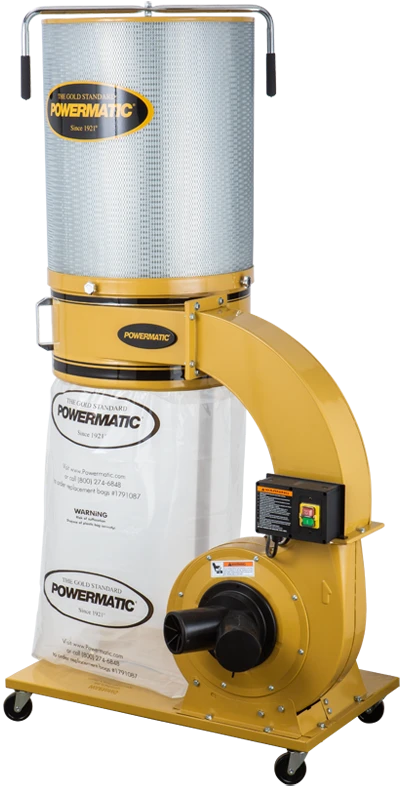

Вытяжная установка Powermatic PM1300CK-M


Производительная аспирационная установка оборудована 2-микронным фильтром со встроенной системой самоочистки (стряхивания мусора в мешок при повороте рукоятки). Система TurboCone тщательно отделяет мусор под действием центробежных сил и повышает плотность его укладки в мешок за счет физического разделения зон складирования и турбулентности. Особенность устройства – металлический воздуховод: из стали сделана «улитка», крыльчатка, рукав до фильтра, корпус, конический сепаратор (внутренняя часть корпуса). Производительность вытяжной установки позволяет использовать ее с одним мощным станком, имеющим несколько точек пылеудаления, или с несколькими компактными.

  • Полностью металлический воздуховод: из стали сделана «улитка», крыльчатка, рукав до фильтра, корпус, конический сепаратор
  • Технология TurboCone:способствует более полному отделению мусора под действием центробежных сил и повышает плотность его укладки в мешке за счет физического разделения зон складирования и турбулентности
  • Фильтрующий элемент из гофрокартона, сборка мусора в отдельный мешок, система очистки фильтра без демонтажа
  • Простая установка мешка при помощи быстрозажимного хомута
  • Подставка на роликах для транспортировки

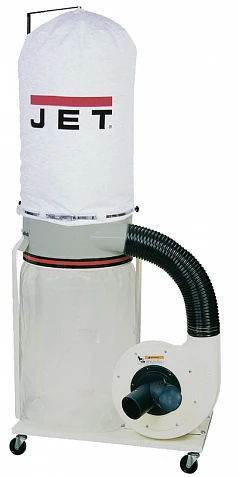

Вытяжная установка со сменным фильтром JET DC-1100A


Аспирационная установка профессионального класса с мощным двигателем и высокой вместимостью пылесборника. Технология Vortex Cone обеспечивает улучшенную сепарацию (разделение фракций по плотности воздушным потоком) и более плотную «упаковку» мусора в накопитель, благодаря чему вытряхивать емкость и фильтр требуется реже. Стальная диафрагма, физически разделяющая секции внутри аппарата, не позволяет потоку вновь подхватывать уже осевшие слои и тем самым увеличивает эффективность работы. Матерчатый фильтр, задерживающий частицы крупнее 30 мкм, оптимален для работы со станками, производящими много мусора крупной фракции. Фрезерными, например. Фильтр из гофрокартона, который можно приобрести дополнительно, отделяет более мелкие частицы размером (от 2 мкм) – такая тонкость отсева позволяет очищать воздух от древесной пыли, образующейся при пилении и шлифовании древесины.

  • Технология Vortex Cone: обеспечивает улучшенную сепарацию (разделение фракций по плотности воздушным потоком) и более плотную «упаковку» мусора в накопитель
  • Матерчатый фильтрующий элемент
  • Простая установка мешка при помощи быстрозажимного хомута
  • Усиленная крыльчатка из стали
  • Подставка на роликах для транспортировки


Оборудование в лаборантской

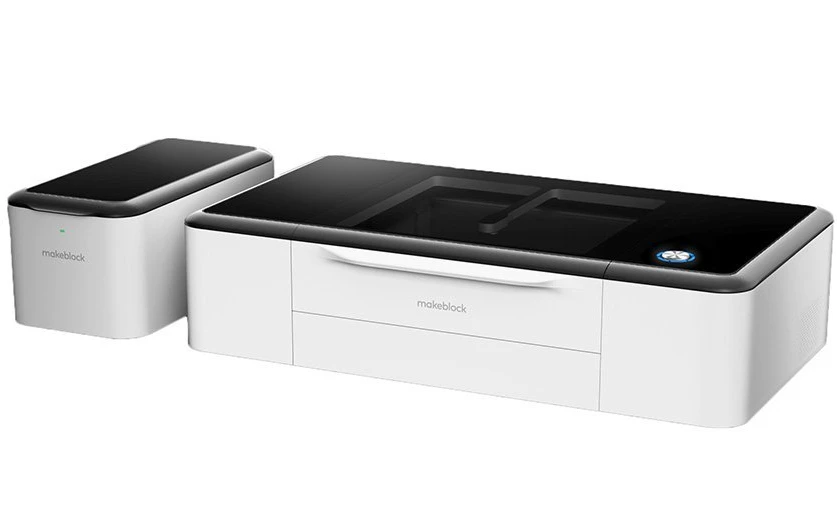

Лазерный резчик-гравировщик Makeblock LaserBox Pro


Настольный лазерный резчик-гравировщик прост в использовании, он самостоятельно определяет материал, схему и выстраивает гравировку – и все это нажатием одной кнопки. Аппарат подходит для работы в учебных классах, он оснащен очистителем дыма и системой охлаждения, а еще перестает работать, когда открывается крышка – безопасен для использования детьми. Благодаря широкоугольной камере и сенсорному дисплею можно работать с изображениями от руки (размещать изображение на материале обработки) и предварительно просматривать дизайн будущего изделия. Устройство позволяет в реальном времени наблюдать за обработкой, а также показывает сколько времени осталось до завершения работы. Резчик контролируется с помощью набора высокопроизводительных датчиков и предупреждает о таких проблемах, как перегрев и ошибки системы водяного охлаждения.


  • Имеет встроенный фильтр и систему охлаждения
  • Автоматически идентифицирует материал и настраивает параметры резки-гравировки
  • Материалы: бумага, дерево, акрил, ткань, кожа, ABS, PET, резина, стекловолокно, пластик
  • Безопасный и экологичный, подходит для классных комнат:
    умный очиститель дыма автоматически регулирует вентиляцию, высокопроизводительные датчики предупредят о перегреве или ошибке системы водяного охлаждения

Образцы изделий, выполненных на Makeblock LaserBox Pro

Образец изделия, выполненного на Makeblock LaserBox Pro



Оборудование для 3D-моделирования и прототипирования


Уроки 3D-моделирования знакомят учеников с основами инженерной графики, а прототипирования – развивают навыки создания объектов и процессов исследовательские навыки, формируют культуру проектной деятельности. Современное 3D-оборудование (сканеры и принтеры) адаптирует учебный процесс к постоянно растущим требованиям к уровню профессиональной подготовки.

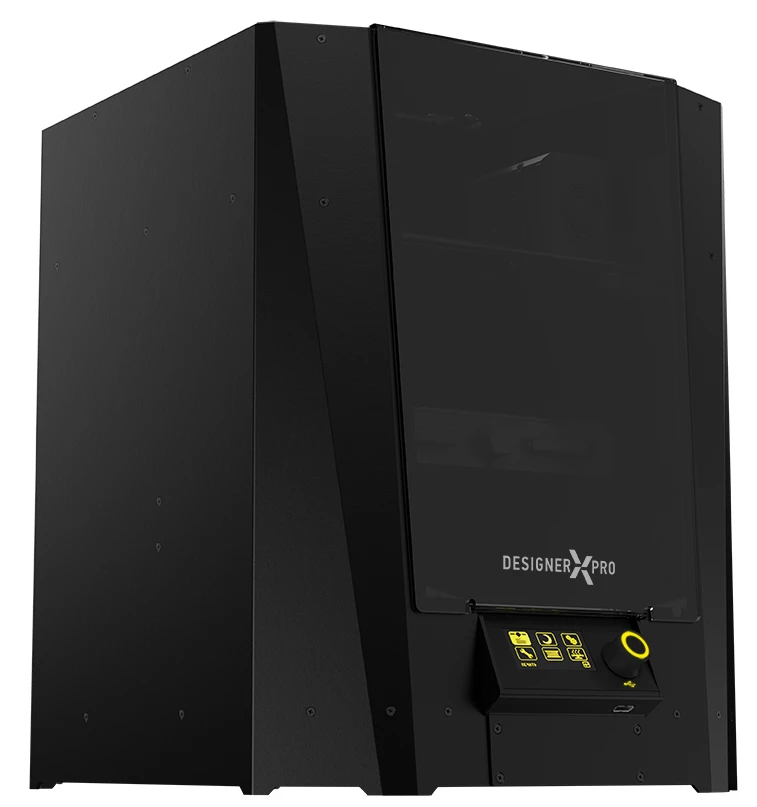

3D-принтер Picaso Designer X PRO


3D-принтер работает по принципу послойного нанесения расплавленного материала для формирования физического объекта из цифровой 3D-модели (технология FFF). Модель оснащена закрытой камерой и подходит для безопасной работы в школах. Высокая температура печати (экструдера – до 410 градусов, стола – до 150 градусов) позволяет использовать широкий спектр материалов – от воска до инженерных пластиков. Особенностью принтера является возможность одновременной печати двумя материалами, например, разными цветами. В ходе работы пользователь может поставить устройство в режим паузы, сменить материал, изменить скорость печати, рабочую температуру, высоту первого слоя. Управление осуществляется через локальную сеть с использованием порта Enternet и USB-порта. После подключения к сети интерфейс позволяет управлять сразу несколькими принтерами, используя только один компьютер. Встроенный энкодер Flow Control в автоматическом режиме находит, обрабатывает и исправляет распространенные ошибки, возникающие при работе.

  • Одновременная печать двумя материалами:экструдер устроен по технологии быстрого переключения сопел JetSwitch и состоит из двух подвижных сопел, единственного мотора подачи пластика и клапана блокировки неактивного сопла
  • Система контроля первого слоя регулирует расстояние от сопла экструдера до печатного стола, которое для каждого пластика свое, что помогает создать идеальный первый слой – залог качественной печати
  • Поверхности готовых работ гладкие и почти не нуждаются в постобработке
  • Единая экосистема Designer X PRO
    встроенные сетевые функции позволяют объединить несколько принтеров в единую экосистему, управляемую с одного компьютера в программном обеспечении POLYGON X

Примеры печати на 3D-принтере Picaso Designer X PRO

Пример печати на 3D-принтере Picaso Designer X PRO

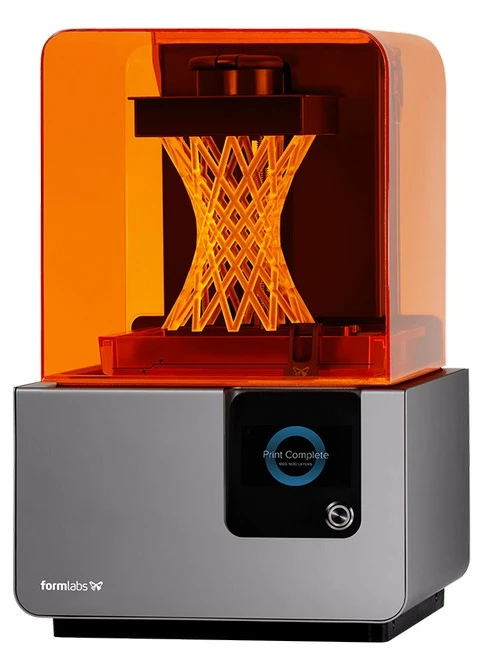

3D-принтер Formlabs Form 2


Компактный 3D-принтер работает по технологии лазерной стереолитографии (SLA), в его основе мощный оптический гальванометр 250 мВт и высокоточный лазер, создающий модели с невероятной детализацией. Устройство распознает хрупкие сложные детали и создает для них дополнительные поддерживающие слои, гарантируя точность в передаче особенностей объекта, в том числе со сложной геометрией и множеством выступающих элементов. Материал поддержки удаляется с помощью специализированных средств для постобработки готовой фигуры. Автоматическая система управления и подачи полимера позволяют сократить количество отработанных материалов, увеличить срок жизни ванны для печати. Принтер оснащен сенсорным экраном, который позволяет в режиме реального времени редактировать такие параметры печати, как размер прототипа, его расположение в рамках печатной области, частоту и качество поддержки.

  • Точность печати 25 мкм обеспечивает высокое качество и детализацию при реализации сложных геометрических прототипов с выступающими деталями и специфическими формами
  • Полимеризация слоя происходит через прозрачное дно ванны для фотополимера, при этом подвижный столик, к которому крепится модель, вытягивает готовое изделие вверх идеальный первый слой – залог качественной печати
  • Поверхности готовых работ гладкие и ровные. Последующая обработка необходима только там, где к деталям прикреплены подпорные конструкции

Примеры печати на 3D-принтере Formlabs Form 2

Пример печати на 3D-принтере Formlabs Form 2



3D-сканер Shining EinScan-SE


Особенность настольного 3D-сканера заключается в том, что его работа основана на технологии структурированного видимого (белого) света, безопасного для глаз. Устройство оснащено двумя камерами с разрешением 1,3 Мп и объективом проектора, который подсвечивает модель во время сканирования. Сканер распознает широкий диапазон цветов и текстур, улавливает мельчайшие детали, имеет высокое разрешение и точность (0,1 мм). Перед сканированием прозрачных, сильно отражающих или темных предметов необходимо распыление матирующего спрея. Устройство предусматривает два режима работы: автоматический и ручной. Для работы в автоматическом режиме объект размещается на поворотном столике, сканер делает снимки пока предмет автоматически поворачивается. Для сканирования моделей со сложной геометрией, крупных и тяжелых подходит ручной режим: сканер устанавливается на штатив, объект располагается на столе, поворот при сканировании выполняется вручную. Сканер оптимизирован для 3D-печати, он подключается к настольным 3D-принтерам, используя технологию API.

  • Сверхвысокое разрешение сканирования:позволяет восстановить реальную геометрию объекта с хорошей детализацией
  • Безопасен для глаз:вместо лазера используется видимый белый свет
  • Быстрое сканирование:8 секунд на одно сканирование, 2 минуты для сканирования на 360°
  • Совместимость с 3D-принтерами:предоставляет сервис доступа API для 3D-принтеров любого бренда


Из расходных материалов были закуплены картон, гофрокартон, пенокартон для макетирования, фанера для станков, полотна из дерева, пластика и листового металла, PLA и ABS пластик, а еще канцелярия – принадлежности для черчения и рисования и др. В кабинете технологии работа предполагает использование спецодежды и средств индивидуальной защиты. Нашими специалистами подобраны халаты, респираторы, защитные очки и перчатки, а также аптечка.


Помимо специализированного оборудования учебная мастерская должна быть укомплектована интерактивной панелью, компьютерным оборудованием, графическими планшетами, которые позволят наглядно объяснить сложные процессы перед их практическим воплощением.


В кабинет технологии Академии юных талантов мы предложили следующее оборудование:


1) Интерактивную панель SMART;

2) Компьютерное оборудование с ПО и аксессуарами (клавиатуры и мыши);

3) Графический планшет Wacom Intuos M;

4) Цветное МФУ Epson.


Отдельного внимания заслуживает программное обеспечение. Кроме офисного ПО, было поставлено специализированное:>


1) Продвинутый пакет для графического дизайна и обработки изображений Adobe Creative Cloud;

2) Академическая лицензия CorelDRAW Graphics Suite X8 для создания векторной графики;

3) САПР по 3D-моделированию «Компас-3D»;

4) Комплексный облачный CAD/CAE/CAM инструмент для промышленного дизайна и машиностроительного проектирования «AUTODESK».

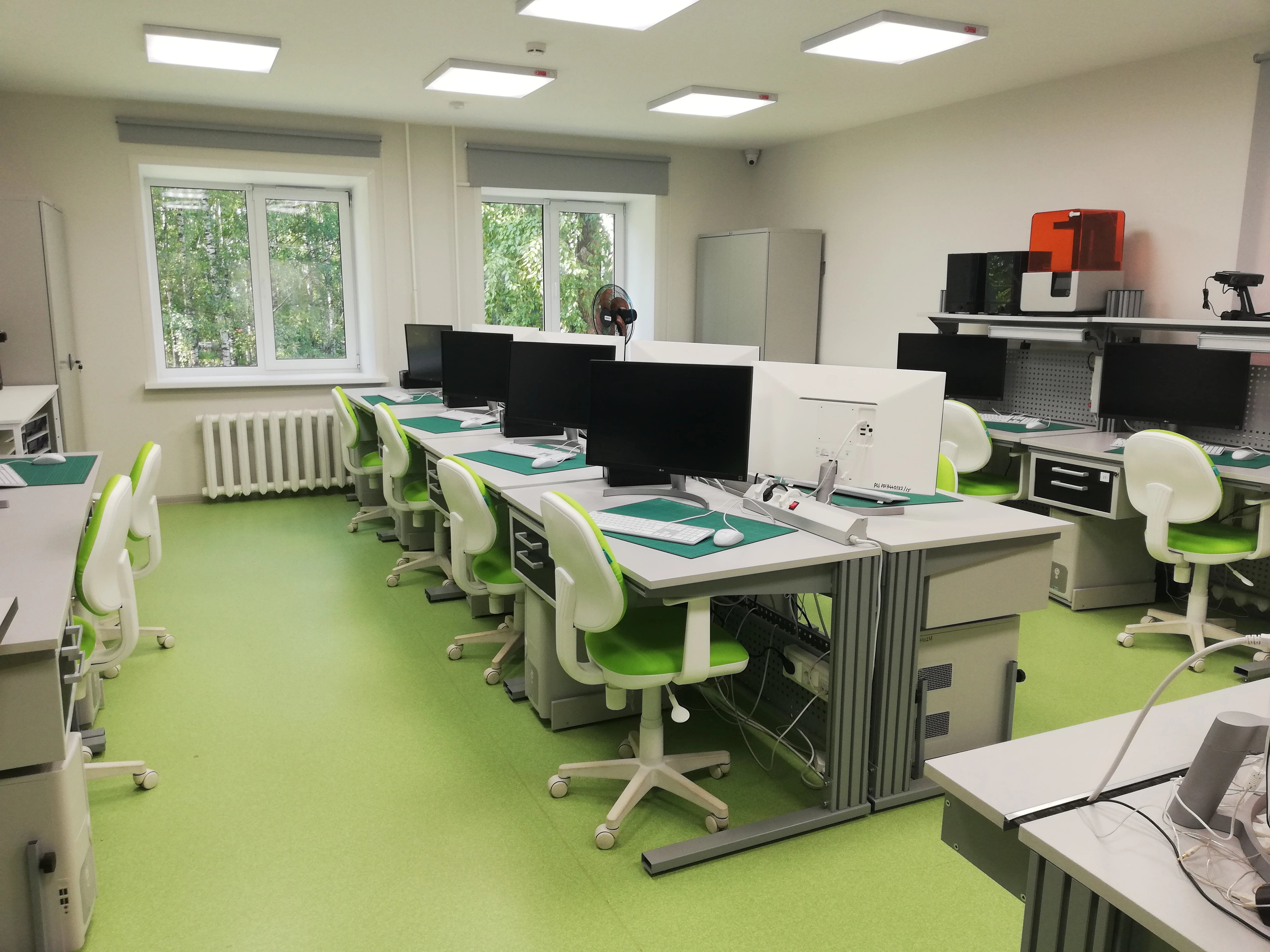

Компьютерное оборудование


Результат: в лаборатории промдизайна и прототипирования учащиеся смогут заниматься моделированием и прототипированием, используя высокоточное оборудование и профессиональное программное обеспечение, обучиться практическим приемам управления различными станками, познакомиться с работой в графических редакторах, получить навыки разработки дизайна.


Читайте также о нашем опыте подбора оборудования в кабинеты химии и биологии в Региональном центре выявления и поддержки одаренных детей в области искусства, спорта и науки в Республике Коми «Академия юных талантов».





Мы предлагаем широкий ассортимент оборудования для оснащения образовательных учреждений, в т.ч отдельных кабинетов. Наши специалисты помогут с выбором и предоставят комплексное техническое и методическое сопровождение от этапа предварительной консультации до установки и настройки оборудования.


За консультацией и покупкой средств обучения обращайтесь по телефону +7(8212) 32-25-25 или оставьте заявку на сайте.
